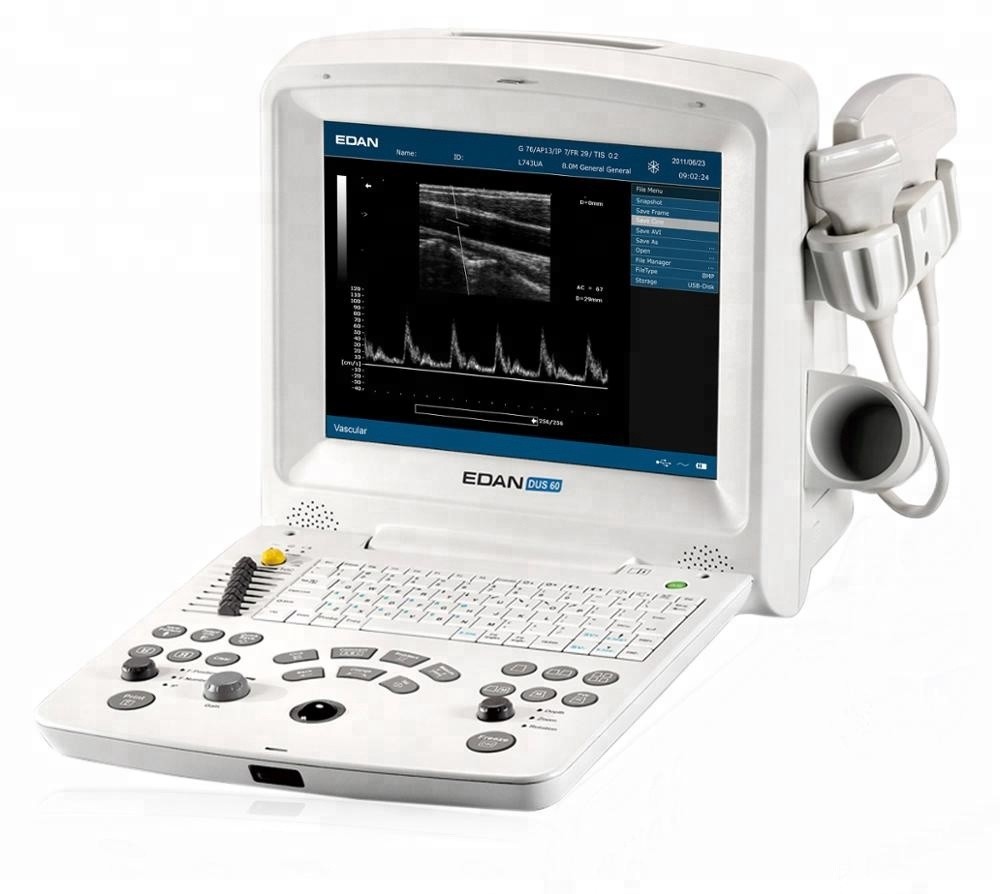

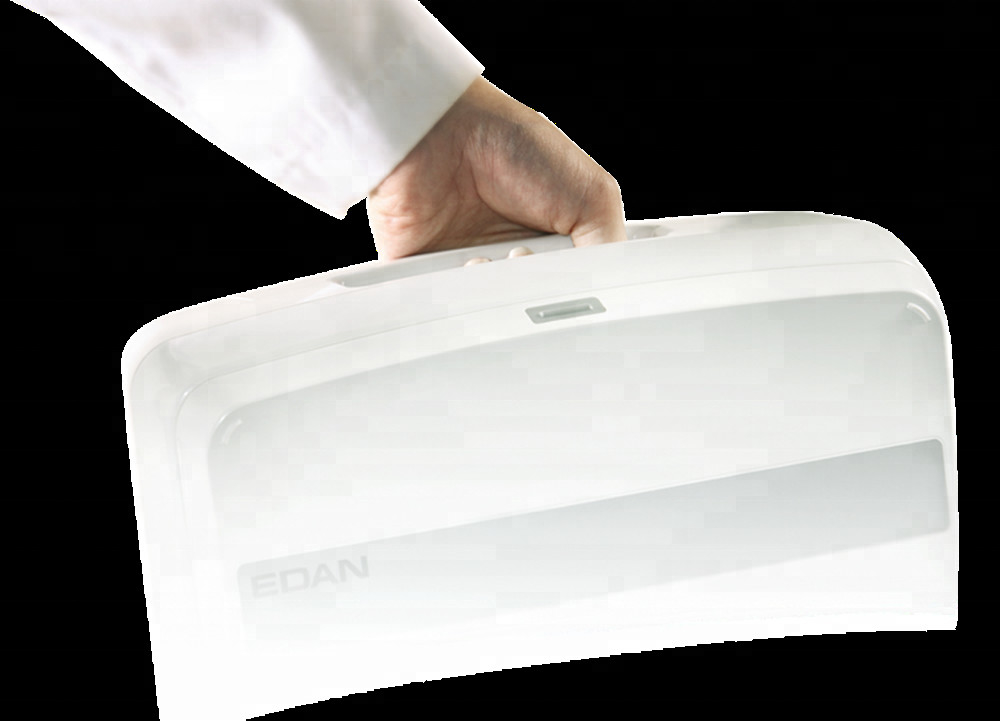

Nuovo sistema compatto di ultrasuono di DUS 60

Nuovo sistema compatto di ultrasuono di DUS 60

Configurazione standard compreso:
Unità principale
- Monitor LCD a 12,1 pollici
- Due connettori standard del trasduttore
- controllo di 8-segment TGC
- Rappresentazione composta armonica sincronizzata di inversione
- Multi-Fascio-formazione
- Apertura sintetica
- Funzione del IP (elaborazione di immagini)
- memoria del ciclo di cinematografia 256-frame
- Capacità di stoccaggio di immagine 504MB
- Due porte USB
- Pseudo colore
- Pacchetto di programmi di Measurement&Calculation
- Disco istantaneo (Netac, protocollo 4G, USB2.0)

Rappresentazione armonica di inversione di fase

I segnali armonici sono prodotti come onde di ultrasuono si propagano attraverso il corpo.  Poiché questi segnali sono prodotti nel corpo, non sono influenzati dal manufatto che induce il grasso vicino alla superficie della pelle.  Di conseguenza, un'immagine formata usando soltanto il segnale armonico avrà meno ammasso e può essere più diagnostica.  Con le armoniche di inversione di fase, le paia degli impulsi di ultrasuono con le fasi opposte sono trasmesse.  Quando i segnali hanno ricevuto dagli impulsi invertiti si aggiungono insieme, le componenti fondamentali sono annullate e soltanto il segnale armonico rimane.  Ciò crea un'immagine che è armonica pura con riduzione in manufatto di ammasso che degrada l'immagine.

Tecnologia di riduzione della macchiolina

La rappresentazione di riduzione della macchiolina usa l'elaborazione di immagini in tempo reale per migliorare la visualizzazione dell'anatomia e della patologia riducendo il rumore della macchiolina.   La tecnologia dell'immagine di riduzione di rumore della macchiolina di Edan usa un algoritmo di filtrazione anisotropo della multi-scala avanzata. Questa tecnologia dell'immagine è eccellente a separare le regioni di rumore dall'immagine diagnostica permettendo che il filtraggio complesso sia eseguito diversamente su rumore contro vere informazioni anatomiche che producono così un'immagine migliorata

tecnologia del Multi-fascio

I sistemi di ultrasuono utilizzano i fasci che sono messi a fuoco elettronicamente per produrre l'alta risoluzione spaziale.  I segnali dal trasduttore sono ritardati insieme e si aggiungono nel sistema per produrre un fascio messo a fuoco di ultrasuono.  Gli stessi segnali possono aggiungersi insieme ai ritardi differenti per produrre i fasci multipli.  Quando questo è fatto, la risoluzione spaziale può essere migliorata senza ridurre il frame per secondo o il frame per secondo può essere migliorato senza ridurre la risoluzione.  Come indicati sotto, con il beamformation doppio lo stessi ricevono i fasci sono formati con la metà trasmettono i fasci, così raddoppiando il frame per secondo.
