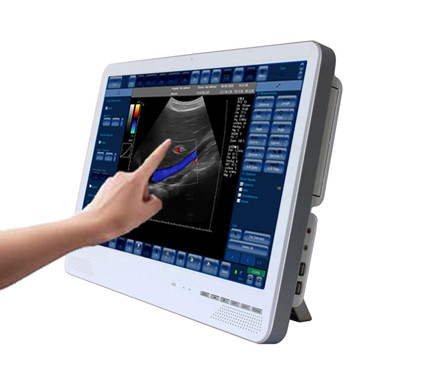

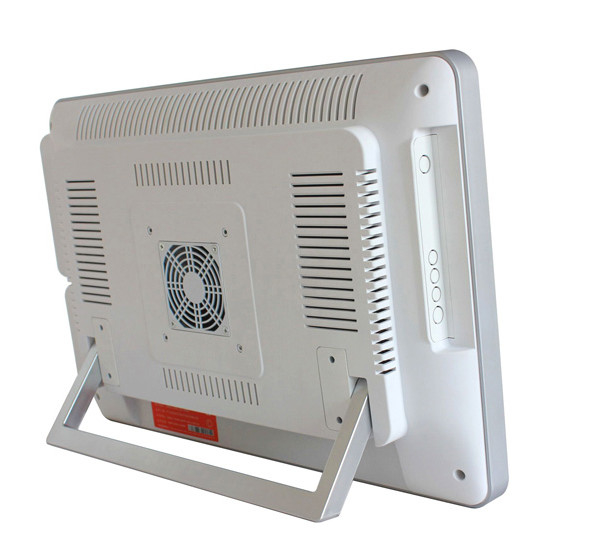

Sistema di ultrasuono di doppler di colore di SU-6C (touch screen) con i certificati del CE
Caratteristica:
touch screen a -22 pollici di colore LED
- Con le sonde multiple per misura gli usi differenti ed i bilanci
- Modo di rappresentazione: B, BB, m., CD, PWD, CWD, DirPwr, PWR
La rappresentazione multipla del modo di doppler di colore della definizione alta, comprende i supporti la maggior parte della rappresentazione di doppler e la rappresentazione avanzata che elabora per l'accesso cardiaco e vascolare ed i sistemi diagnostici di OB'.
- Può essere fornito inoltre di 3D e dell'elaborazione di immagini panoramica per la ricostruzione, la visualizzazione, la segmentazione e la misura del volume.
- Può installare e eseguire tutte le applicazioni con Microsoft? Windows? compreso i sistemi di gestione pazienti per migliore seguito come pure gli strumenti della rete per accedere ai dati dei PACS
- Il grande deposito e la previsione del volume, pubblicano le annotazioni (immagine, osservazioni di voce, video del cineloop) da hardisk, il disco di USB Flash, DVD
- Esposizione Triplex: Il colore triplex in tempo reale Doppler/dell'esposizione b ha pulsato doppler spettrale (tre TGCs possono essere regolato rispettivamente)
- Tecnologia di THI (rappresentazione armonica del tessuto): Sopprima il rumore della macchiolina, illumini l'immagine e migliorare la qualità di immagine
- ottimizzazione di Un-chiave: Una chiave per adeguamento di otto-parametro, ottimizzazione facile di immagine.
- Software potente di misura: A pacchetto di programmi di misurazione orientato a clinica versatile
- Gestione di immagine: Previsione versatile di immagazzinamento del cineloop di grande capacità di formato di immagine pubblicare
- Può mantenere ed aggiornare da Internet
- Lo spazio che risparmia tramite l'integrazione dell'analizzatore di ultrasuono di doppler di colore e del computer di ufficio e può mettere su uno scrittorio o essere fissato al muro.
- Può essere controllato tramite una tastiera regolare del PC e un topo, o una tastiera dedicata di ultrasuono.
- Eccetto uso generale, il vestito speciale per la stanza in funzione di uso o le ambulanze
-2 incavi della sonda
Modi di rappresentazione
· B
· B+B
· 4B
· B+M
· M.
· B-manzo
· Composto + trapezio
· Doppler di colore (CFM)
· Doppler di potere (PDI)
· Doppler direzionale di potere (DPDI)
· Doppler pulsato di Wave (PWD)
· B+PWD (duplex)
· B+CFM/PDI/DPDI+PWD (Triplex)
· Alta frequenza di ripetizione di impulso (HPRF)
· Rappresentazione armonica del tessuto (THI)
Rappresentazione di ultrasuono
· dimensioni immagine di ultrasuono: automaticamente regolabile schermare risoluzione
· scala di grigi: 256
· gamma di colori: 256
· moto completo e rappresentazione in tempo reale a grandezza naturale di ultrasuono, fino a 120 fps (dipende da profondità selezionata di ricerca, dall'angolo di ricerca, dal modo del fuoco, alto la regolazione di densità delle linee, dalla velocità del computer)
· registrazione/gioco del cineloop: parecchie strutture di migliaia (dipende dalla capacità di memoria e dalla modalità di scansione del computer)
· modo dello zoom: 60% - 600% in tutti i modi (ricerca, gelata, B, B+B, 4B, modi di doppler, M.-zoom, cineloop ed ecc)
· variabile di area d'esame per il frame per secondo che massimizza: 6 punti
· modo dell'anteprima: fino a 32 immagini
· Modo «della gelata»
· «Modo della gelata automatica»
Metodo di esame
· lineare elettronico
· convesso elettronico
· microconvex elettronico
· profondità d'esplorazione: 2-30 cm
Trasduttori
· convesso, micro-convesso, lineare, transvaginale
o 2,0 megahertz - 12,0 megahertz
o a più frequenze
· riconoscimento automatico del trasduttore
Doppler di colore
· Variabile di PRF: 0.5-10 chilocicli
· regolazioni del filtro dalla parete: 3 punti (PRF di 5%, di %10%, di 15%)
· controllo di guadagno: dB 50
· direzione di angolo per i trasduttori lineari: ±10°
· filtro spaziale in tempo reale: 4 valori
· Tavolozza di CFM: 10 mappe
· Tavolozza di PDI: 11 mappa
· Controllo di priorità di B/Color
· controllo di soglia di colore
· Controllo della linea di base di CFM
· Selezione di frequenza di doppler: 2 frequenze/ogni trasduttore
· fare la media della struttura di colore: 8 valori
· Tracciato trasparente di colore (TCM): 10 valori
Ottimizzazione automatica di immagine
· adeguamento automatico di singolo clic:
o B-immagine: guadagno, gamma dinamica, cursori di TGC
o Doppler di colore: Guadagno di CFM/PDI/DPDI
o Doppler ondeggiato pulsato: linea di base, invertita, PRF
Doppler pulsato di Wave
· Variabile di PRF: 1-15 chilocicli
· regolazioni del filtro dalla parete: 16 punti (2.5%-20% PRF)
· controllo di guadagno: dB 50
· direzione di angolo per i trasduttori lineari: ±10°
· linea di traccia in tempo reale con il calcolo automatico dei parametri di spettro
· suono stereo: controllo del volume
· Tavolozza di PWD: 12 mappe
· Selezione di frequenza di doppler: 2 frequenze/ogni trasduttore
Messa a fuoco
- digitale trasmetta la focalizzazione
- modo a più fuochi:
- focalizzazione di trasmissione/ricevimento
- preregolamenti programmabili di area del fuoco
- modo dinamico del fuoco:
- trasmetta il fuoco variabile
- la dinamica riceve il fuoco
Elaborazione
- Alto modalità di scansione di densità delle linee per migliore risoluzione
- Controllo di TGC, dB) 40 personalizzabili dei cursori 5-10 (
- gamma dinamica: 120 dB, 8 valori
- controllo globale di guadagno
- M - controllo di velocità di scansione di modo
- controllo di potere acustico
- fare la media della struttura variabile
- luminosità, contrasto
- controllo avanzato di gamma: 8 curve fisse, 8 definiti dall'utente (abitudine)
- la direzione di ricerca, la rotazione, up-down controlla
- controllo negativo/positivo
- interpolazione bilineare
- controllo di potenziamento di eco
- funzione di rifiuto di rumore
- riduzione della macchiolina e miglioramento PureView della struttura: 8 algoritmi
Funzioni
- operazione del topo/sfera rotante/tastiera
- icone anatomiche con l'indicatore di posizione del trasduttore
- email diretto che invia con l'immagine o il video allegato via Internet
- Spinta dell'archivio di DICOM verso il server
- stampando sulla stampante di sistema
- preregolamenti programmabili illimitati per rappresentazione clinicamente specifica
- La TV ha prodotto tramite scheda video del computer
Formati di file
- immagine e video risparmi/carico
- AVI
- JPG
- BMP
- Png
- TIF
- DCM (DICOM non compresso)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (video di DICOM-JPEG RGB/YBR)
- TPD (dati di immagine)
- TVD (dati video)
DICOM
- SCU di verifica
- SCU di Worklist di modalità (MWL)
- SCU eseguita modalità di punto di procedura (MPPS)
- SCU del deposito (immagini, cinematografie)
- SCU della stampa (gradazione di grigio, colore)
Personalizzazione dell'interfaccia
- l'insieme degli schemi predefiniti della pelle per l'interfaccia di software
- l'insieme delle immagini predefinite dei bottoni
- Supporto multilingue, lingue:
- Cinese
- Inglese
- Tedesco
- Italiano
- Coreano
- Lituano
- Ungherese
- Polacco
- Rumeno
- Russo
- Spagnolo
- B+M, posizione della disposizione di B+PW, dimensione
- dimensione di area di ultrasuono
- dimensione
Misure e calcoli generali
- B e misure e calcoli generali di modo di doppler di colore
- Distanza
- Lunghezza (metodo: 1 traccia)
- Area, circonferenza (metodi: 1 ellisse, 1 traccia, 1 distanza)
- Volume (metodi: 1 distanza, 2 distanze, 3 distanze, 1 ellisse)
- Inclini (metodi: 2 distanze, 3 distanze)
- Stenosi % (metodi: 2 distanze, 2 ellissi o aree della traccia)
- Rapporto di A/B (metodi: 2 distanze, 2 aree della traccia o di ellisse, 2 ellissi o circonferenze della traccia)
- Misure e calcoli generali di modo di m.
- Distanza, tempo, velocità
- Frequenza cardiaca (metodi: 1 battito, 2 battiti)
- Stenosi % (metodo: 2 distanze)
- Rapporto di A/B (metodi: 2 distanze, 2 volte, 2 velocità)
- Misure e calcoli generali di modo di PW
- misure Un punti e calcoli di PW:
- Velocità
- Gradiente di ricerca (PAGINA)
- misure e calcoli di PW dei Due-punti:
- Differenza di velocità
- Differenza di gradienti di ricerca (PAGINA)
- Intervallo di tempo
- Accelerazione
- Indice di resistività (RI)
- Frequenza cardiaca (metodi: 1 battito, 2 battiti)
- Velocità minima e massima
- Gradiente di ricerca (PAGINA) minimo e massimo
- a misure basate a traccia e calcoli di PW:
- Trace Time
- Min di Trace Velocity, massimo, medio
- Trace Pressure Gradient (PAGINA) minimo, massimo, medio
- La totalità di tempo di velocità (VTI)
- Indice di Pulsatility (pi)
- Rapporti di A/B delle misure un punti di PW:
- Rapporto di velocità A/B
- Rapporto di gradienti di ricerca (PAGINA) A/B
- Rapporti di A/B delle misure due punti di PW:
- Rapporto di differenze A/B di velocità
- Rapporto di differenze A/B di gradiente di ricerca (PAGINA)
- Rapporto di differenze di tempo A/B
- Rapporto di accelerazioni A/B
- La resistività indicizza il rapporto di A/B
- Rapporti di A/B alle delle misure basate a traccia di PW:
- La velocità significa il rapporto di A/B
- Il gradiente di ricerca (PAGINA) significa il rapporto di A/B
- Pulsatility indicizza il rapporto di A/B
- Rapporto delle totalità A/B di tempo di velocità
Misure e calcoli umani di cardiologia di modo di PW
- Ventricolo sinistro: Diametro di LVOT, LVOT VTI, LVOT Vmax, SV (volume sistolico), SI (indice) del volume sistolico, CO (volume del sangue arterioso), ci (indice cardiaco), DP: distacco (pressione di delta: Tempo di delta), MPI (indice del miocardio di prestazione del ventricolo sinistro)
- Valvola mitrale: MVA (PHT) (area facendo uso di pressione a orario ridotto), MVA della valvola mitrale facendo uso dell'equazione di continuità (diametro di LVOT, sistemi MV VTI; Diametro di LVOT, sistemi MV Vmax), DP: distacco, rapporto di E/A
- Valvola aortica: AVA (area della valvola aortica) facendo uso dell'equazione di continuità (diametro di LVOT, avoirdupois VTI; Diametro di LVOT, avoirdupois Vmax), AVI (indice) della valvola aortica, DPI (indice senza dimensioni) di prestazione, avoirdupois PHT (pressione della valvola aortica a orario ridotto)
- Ventricolo destro: Diametro di RVOT, RVOT VTI, RVOT Vmax, DP: distacco, rv MPI (indice del miocardio) di prestazione del ventricolo destro, MPAP (pressione media dell'arteria polmonare)
- Valvola tricuspide: TVA (area della valvola tricuspide) facendo uso dell'equazione di continuità (diametro di RVOT, TV VTI; Diametro di RVOT, TV Vmax); Rapporto della TV E/A, TV PHT
- Valvola polmonare: PVA (area polmonare della valvola) facendo uso dell'equazione di continuità (diametro di RVOT, PV VTI; Diametro di RVOT, PV Vmax), PVI (indice polmonare) della valvola, DPI (indice senza dimensioni) di prestazione, PV PHT (pressione polmonare della valvola a orario ridotto)
- Vena polmonare; Vena epatica
- Scambi: Qp: Qs (rapporto Polmonare-sistemico di flusso)
Misure e pacchetti umani di calcoli
- Pacchetto generale umano di calcoli
- Misure: lo stessi delle misure generali dei modi differenti (B, m., PW)
- Calcoli: BSA via altezza e peso, BSA via peso, anca si inclina (α, β), copertura capa femorale (FHC)
- Calcoli di modo di PW: Ora, SV facendo uso di area di flusso, SV facendo uso del diametro di flusso, SI, CO, ci, calcolo di area facendo uso dell'equazione di continuità (metodi: Area e VTI, area e velocità, diametro e VTI, diametro e velocità, rapporto di velocità (S/D, D/S), DP: distacco, flusso espiratorio (metodi: Diametro, area), PHT, MVA
- Pacchetto di calcoli umani ginecologia/di ostetricia (OB'/GYN)
- Misure: LMP (è entrato o dal calendario), CA, BPD, FL, HC, FTA, AAPD, ATD, TAPD, TTD, CRL, GS, HL, TL, UL, OFD, DOMANDA BIOLOGICA DI OSSIGENO, Cereb, Clav, rad, AFI, FHR
- Data di nascita stimata i calcoli (EDD): EDD (LMP), EDD (GA), EDD (UCA)
- Rapporti: FL/CA, FL/HC, FL/BPD, HC/CA, CI
- Calcoli fetali stimati del peso (EFW): EFW (CA), EFW (CA, BPD), EFW (CA, FL), EFW (CA, HC), EFW (CA, HC, BPD), EFW (FL), EFW (CA, FL, HC), EFW (CA, BPD, FL), EFW (CA, BPD, FL, HC), EFW (BPD, FL, FTA), EFW (BPD, ATD), EFW (BPD, TTD), EFW (BPD, TAPD, TTD), EFW (BPD, FL, TAPD, TTD)
- I valori selezionati di EFW sono usati per il calcolo di EFW medio
- Calcoli di età gestazionale (GA): GA (CA), GA (BPD), GA (CRL), GA (FL), GA (GS), GA (HC), GA (HL), GA (OFD), GA (TL), GA (UL), GA (HC/AC), GA (FTA), GA (ATD), GA (TAPD), GA (TTD), GA (DOMANDA BIOLOGICA DI OSSIGENO), GA (Cereb), GA (Clav)
- Stima fetale di crescita (tendere): CA (GA), BPD (GA), CRL (GA), FL (GA), GS (GA), HC (GA), HL (GA), OFD (GA), TL (GA), UL (GA), [FL/AC] (GA), [FL/HC] (GA), [HC/AC] (GA), EFW (GA), AAPD (GA), ATD (GA), TAPD (GA), TTD (GA), DOMANDA BIOLOGICA DI OSSIGENO (GA), Cereb (GA), rad (GA), Clav (GA), AFI (GA), FHR (GA)
- Le Tabelle selezionate della crescita sono visualizzate come curve di accrescimento fetali
- Software support il numero illimitato delle Tabelle definite dall'utente della crescita
- Ginecologia umana (GYN)
- Misure: lunghezza, altezza, larghezza dell'utero, cervice, ovaie, renals, follicoli
- Calcoli: volumi di utero, cervice, ovaie, renals, follicoli
- Misure e calcoli addominali umani dell'esame
- Fegato: Volume (diametri di cc, di AP, di LL)
- Cistifellea: Volume, spessore della parete, dotto biliare extraepatico (EBD), coledoco (CBD), dotto epatico comune (CHD)
- Pancreas: Diametro capo, diametro del corpo, diametro della coda, testa della condotta pancreatica, corpo della condotta pancreatica
- Milza: Volume (lunghezza, larghezza, spessore)
- Tratto gastrointestinale: Spessore della parete dell'appendice, diametro dell'appendice, spessore della parete dell'intestino (allo stomaco, al piccolo intestino, al grande intestino)
- Vescica urinaria: Volume (lunghezza, altezza, larghezza)
- Rene giusto/sinistro: Volume (lunghezza, altezza, larghezza), diametro del bacino
- Urologia umana
- Misure: lunghezza, altezza, larghezza dei reni, vescica, prostata, testicoli
- Calcoli: volumi di reni, vescica, prostata, testicoli; RUV (volume residuo dell'urina)
- Endocrinologia umana
- Misure: lunghezza, larghezza, spessore dei lobi della tiroide
- Calcoli: lobi della tiroide dei volumi; volume di tiroide
- Misure e calcoli vascolari umani dell'esame
- Calcoli basati di stenosi di area e di distanza a succlavio (giusto) sinistro, CCA (arteria carotica comune), lampadina, AIC (arteria carotica interna), CCE (arteria carotica esterna), navi vertebrali alle posizioni prossimali, medie, distali
- Rapporti di PSV/EDV (velocità di punta di sistole/velocità diastole di conclusione) per ogni nave e posizione
- Rapporti delle velocità AIC PSV/CCA PSV, AIC EDV/CCA EDV, AIC PSV/CCA EDV, CCE PSV/CCA PSV, CCE EDV/CCA EDV, CCE PSV/CCA EDV al Rt. (Lt.) Prox. (Metà di., Dist.) posizioni
- Cardiologia umana
- Software support le seguenti misure del ventricolo sinistro, valvola aortica, lasciata atriale: IVSd (spessore settale interventricolare, diastole), LVIDd (diametro interno, diastole del ventricolo sinistro), LVPWd (spessore, diastole della parete posteriore del ventricolo sinistro), AOD (dimensione, diastole aortiche della radice), IVSs (spessore settale interventricolare, sistole), LVIDs (diametro interno, sistole del ventricolo sinistro), LVPWs (spessore della parete posteriore del ventricolo sinistro, sistole), ragazzi (dimensione, sistole atriali sinistre).
- Calcoli: Ora (frequenza cardiaca), BSA (area) del corpo, volume del ventricolo sinistro (metodi: LVAM-LVAP cubata, di Teichholz, di Gibson, di Simpson, il singolo aereo di Simpson, il biplano di Simpson, aereo dell'elissoide, della pallottola singoli, biplano dell'elissoide), lo SV (volume sistolico), SI (indice) del volume sistolico, E-F (frazione di espulsione), CO (volume del sangue arterioso), ci (indice cardiaco), STIVS (riduzione interventricolare), FS (riduzione frazionaria), STPW (riduzione) della parete posteriore, LVM (ventricolo sinistro Massachussets cardiaco), CMI (indice di massa cardiaco), rapporto di LA/AO
Pacchetti umani/veterinari di OB'Gyn: software support il numero illimitato delle tavole definite dall'utente di GA, ha selezionato i valori di GA è usato per il calcolo di GA medio (età media di ultrasuono - UCA).
Misure umane/veterinarie della cardiologia imballano automaticamente visualizza le immagini di suggerimento che mostrano dove e come le misure appropriate devono essere realizzate.
Pacchetti veterinari di calcoli
- OB'canino
- Misure: GS, CRL, HD, BD
- Calcoli di età gestazionale (GA): GA (BD), GA (CRL), GA (GS), GA (HD)
- OB'felino
- Misure: HD, BD
- Calcoli di età gestazionale (GA): GA (BD), GA (HD)
- OB'ovino
- Misure: CRL
- Calcoli di età gestazionale (GA): GA (CRL)
- OB'bovino
- Misure: IL BD, CRL, HD, UD
- Calcoli di età gestazionale (GA): GA (BD), GA (CRL), GA (HD), GA (UD)
Pacchetti veterinari di calcoli
- OB'equino
- Misure: AOD, BPD, CRL, EOD, GS
- Calcoli di età gestazionale (GA): GA (AOD), GA (BPD), GA (CRL), GA (EOD), GA (GS)
- Lama OB'
- Misure: BPD
- Calcoli di età gestazionale (GA): GA (BPD)
- Capra OB'
- Misure: BPD
- Calcoli di età gestazionale (GA): GA (BPD) per le specie differenti
- Cardiologia animale
- Ventricolo sinistro, valvola aortica, misure atriali sinistre: IVSd, LVIDd, LVPWd, AOD, IVSs, LVIDs, LVPWs, ragazzi ET
- Calcoli: Ora, volume di LV (cubato, Teichholz, Gibson), SV, E-F, CO, STIVS, FS, STPW, LA/AO, VCF
Configurazione standard:
- Unità ospite 1
- Pc convessi della sonda 1
- Lienar o pc Trans-vaginali della sonda 1
- Pc della tastiera di computer 1
Facoltativo:
Lineare, Trans-vaginale, Micro-convesso, carrello, stampante
